Cara Pemasangan Photocel

Photocell atau Photo Controls adalah sebuah alat elektronika yang bekerja berdasarkan sensor Intensitas cahaya yang di terimanya.

Photocell di pasangkan pada rangkaian kabel sumber listrik yang menuju lampu, biasanya terdapat 3 kabel keluaran pada Photocell.

1. Kabel Berwarna Hitam
2. Kabel Berwarna Putih
3. Kabel Berwarna Merah

Penjelasan
1. Kabel Berwarna Hitam disambungkan pada kabel fasa yang berasal langsung dari sumber listrik.
2. Kabel Berwarna Putih disambungkan pada kabel netral yang berasal dari sumber listrik.
3. Kabel Berwarna Merah disambungkan pada kabel lampu penerangan.

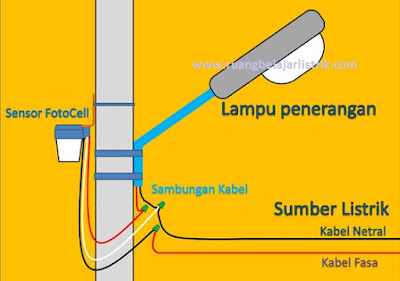

Perhatikan dan Amati Gambar Dibawah

Salam Listrik.
